太陽能熱水系統是利用太陽能輻射能加熱水的裝置，它主要由集熱器、儲水箱、管道、控制設備四部分組成。作為利用太陽能的一個設備整體，也稱為太陽能熱水裝置。目前，在市場上廣為銷售的家用太陽能熱水器，同樣由上述的集熱器等四個部分組成。所以家用太陽能熱水器，實質上是一個最小的太陽熱水系統，和采光面積幾千平方米的大型太陽熱水系統原則上是一樣的。太陽能熱水系統按運行方式可分為：自然循環系統、直流式系統和主動循環系統。太陽能熱水系統按有無換熱器可分為：直接系統和間接系統。直接系統在集熱器中直接加熱供水，間接系統是利用換熱器間接加熱供水。間接系統同時也是主動循環系統。下面，南京頂熱太陽能帶大家做詳細的解析。

1.主動循環系統

  主動循環式太陽熱水系統是利用機械設備等外部動力迫使傳熱工質通過集熱器或換熱器進行循環的熱水系統。這種系統在集熱器和儲水箱之間管路上設置水泵，作系統中的水循環動力。系統中設有控制裝置，根據集熱器出口與儲水箱之間的溫差控制水泵運轉。在水泵入口處裝止回閥，防止夜間系統中發生水倒流而引起的熱損失。主動循環式太陽熱水系統使循環動力大大增加，有利于提高熱效率，實現熱水系統的多種功能及控制，是目前應用廣泛的一種熱水系統形式。目前在大型太陽能熱水工程中，可以用普通太陽能熱水器熱水器串聯并聯組成上述的各種系統，但更常用的是聯集管集熱器組成的各種形式的熱水系統。

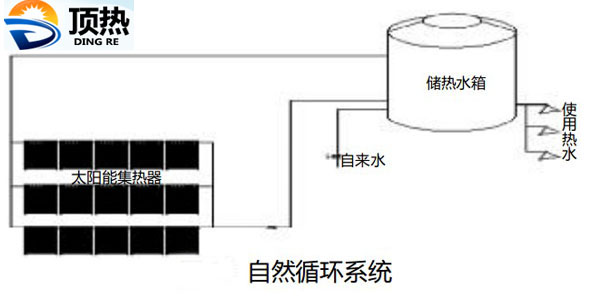

2.自然循環系統

  自然循環系統是利用傳熱公質內部的溫度梯度產生的密度差所形成的自然對流進行循環的熱水系統。這種系統結構簡單不需要附加動力，在自然循環中為了保證必要的熱虹吸壓頭，儲水箱應置于集熱器上方。運行過程是水在集熱器中受太陽輻射能加熱，溫度升高，加熱后的水從集熱器的上循環管進入儲水箱的上部，于此同時，儲水箱底部的冷水由下循環管流入集熱器，經過一段時間后，水箱中的水形成明顯的溫度分層，上層水達到可使用溫度。用水時，由補給水箱向儲水箱底部補充冷水，將儲水箱上層熱水頂出使用，其水位由補給水箱內的浮球閥控制。這是國內最早采用的一種太陽能熱水系統。其優點是系統結構的簡單，運行安全可靠，不需要輔助能源，管理方便，其缺點是為了維持必要的熱虹吸壓頭，并防止系統再夜間產生倒流現象，儲水箱必須置于集熱器上方。這正是我國目前大量推廣應用的熱水系統設計。大型太陽能熱水系統，不宜采用這種自然循環方式，。因為大型循環系統的儲水箱很大，要將儲水箱置于集熱上方，在建筑布置和荷重設計上都會帶來很多問題。

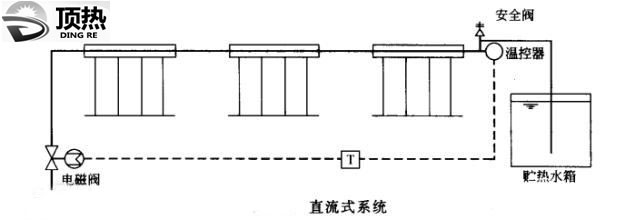

3.直流式系統

  直流式太陽熱水系統是傳熱工質一次流過集熱器加熱后便進入儲水箱或用水點的非循環熱水系統，儲水箱的作用僅為儲存集熱器所排出的熱水，直流式系統由熱虹吸熱型和定溫防水型兩種。熱虹吸型直流式太陽熱水系統由集熱器、儲水箱、補給水箱和連接管道組成。補給水箱得水位由水箱中的浮球控閥控制，使之與集熱器出口熱水器（上升管）的最高位置一致。根據連通管的原理，在集熱器無陽光照射時，集熱器、上身管和下降管均充滿水，但不流動。當集熱器受到陽光照射后，其內部水溫升高，在系統中形成熱虹壓吸力，從而使熱水由上升管流入儲水箱，同時補給水箱的冷水則自動經下降管進入集熱器。太陽輻射的越強，則所得的熱水溫度越高，數量也越多。早晨太陽升起一段時間后，在儲水箱中便開始收集到熱水。這種虹吸型直流式太陽熱水系統的流量具有自動調節功能，但供水溫度不能按照用戶要求自行調節，這種系統目前應用的比較少。
